El proyecto

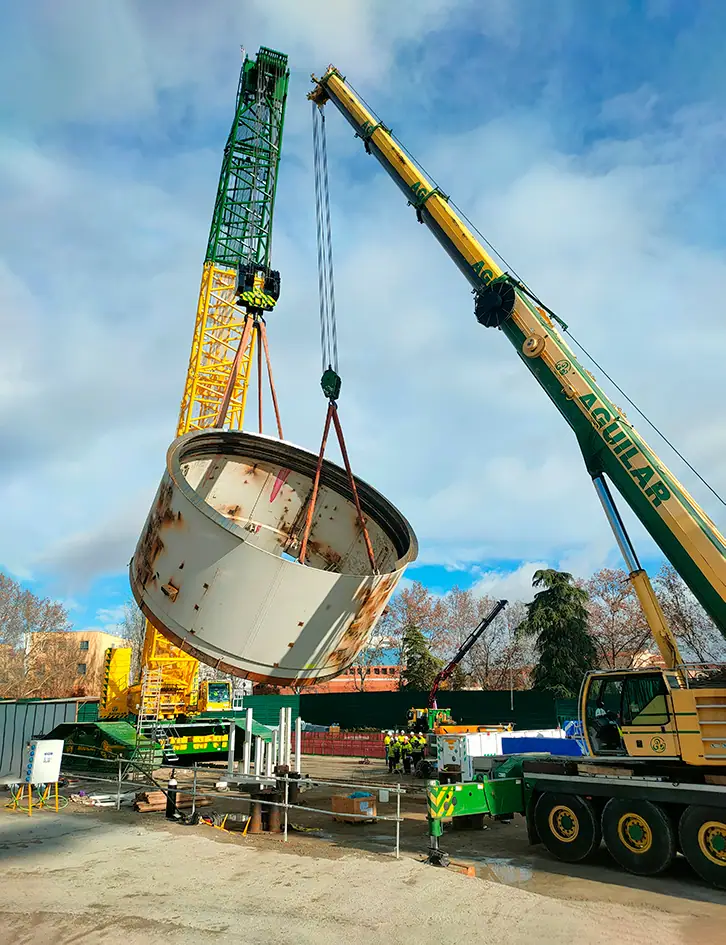

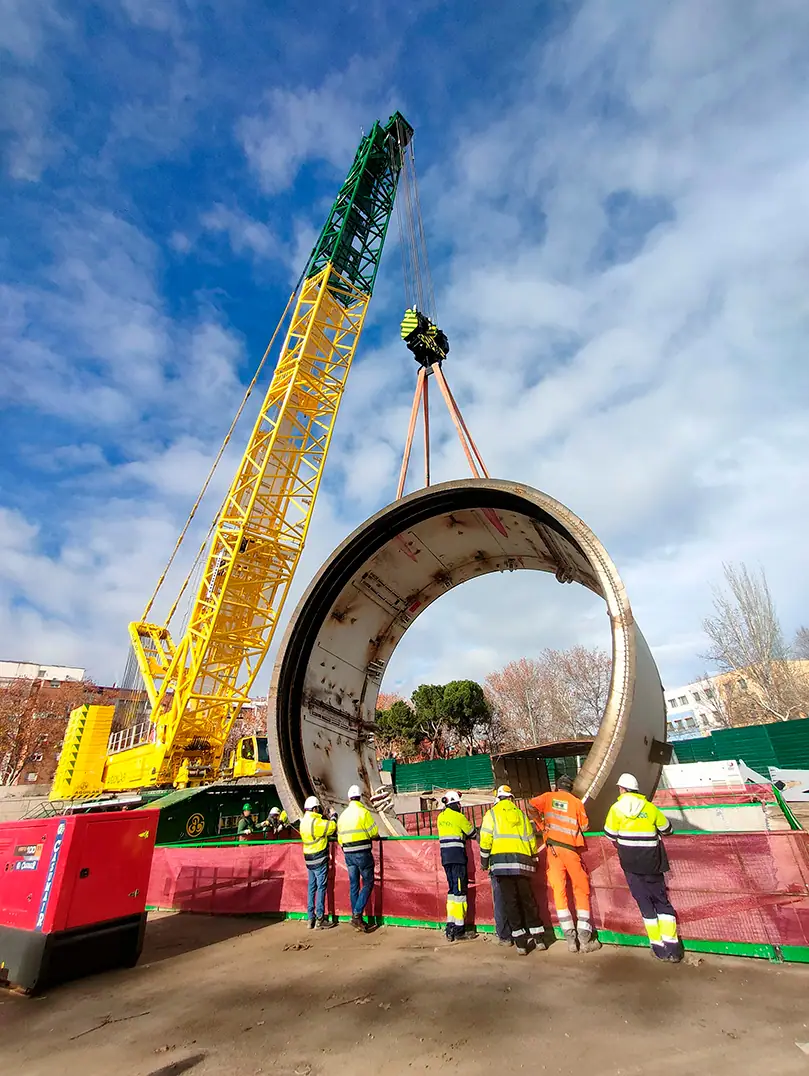

Izaje y bajada de la tuneladora Mayrit, encargada de excavar los nuevos túneles de la ampliación de la Línea 11, que conectará La Fortuna con Valdebebas. Primer trabajo de nuestra nueva grúa sobre cadenas Liebherr LR 1800.

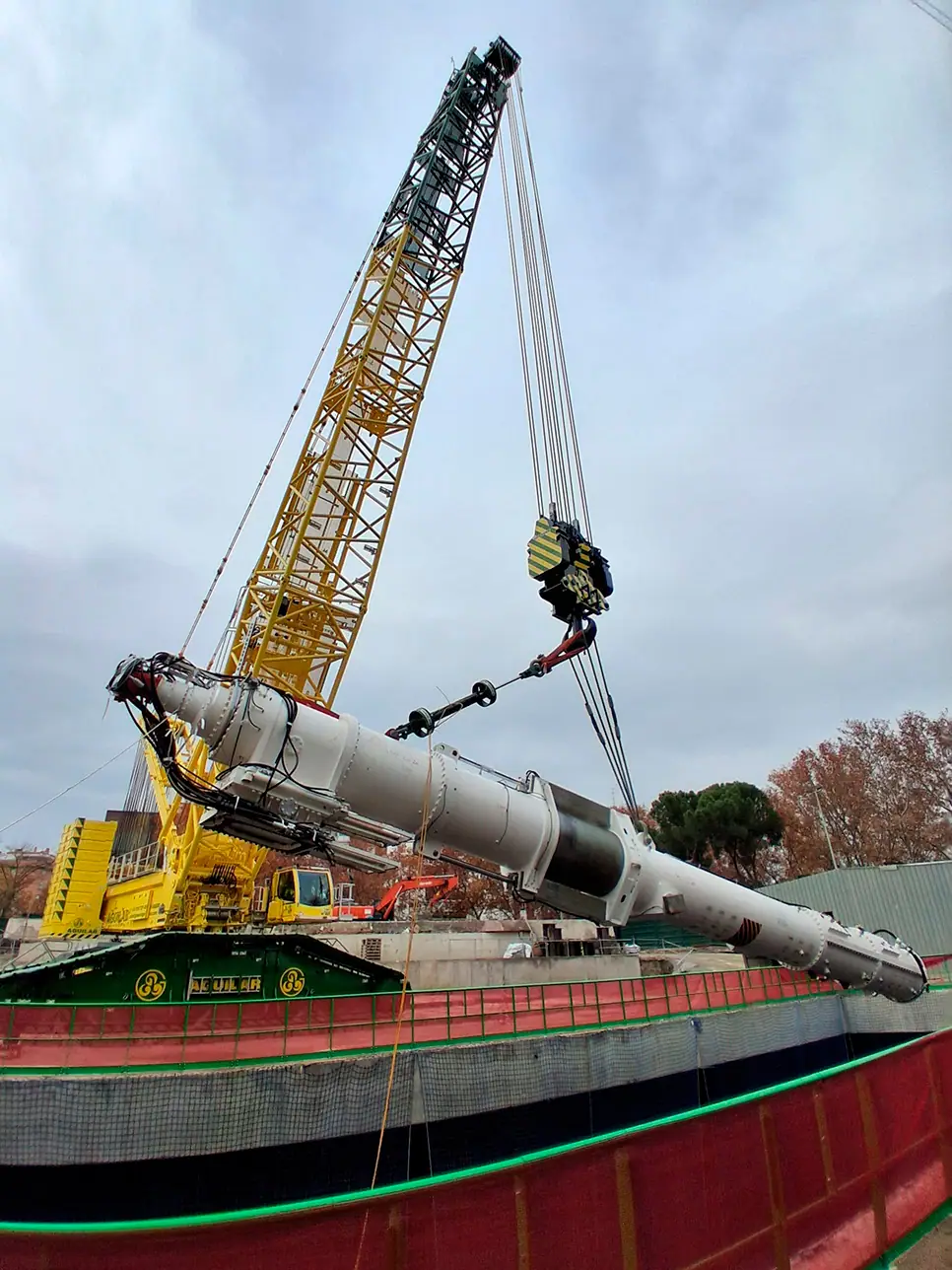

Tornillo sin fin
18,6 metros de longitud y 50 toneladas. Un gato hidráulico permitió posicionarlo con una inclinación exacta de 20,5°, ejerciendo 24 toneladas de tracción, con eslingas que soportaron hasta 48 toneladas.

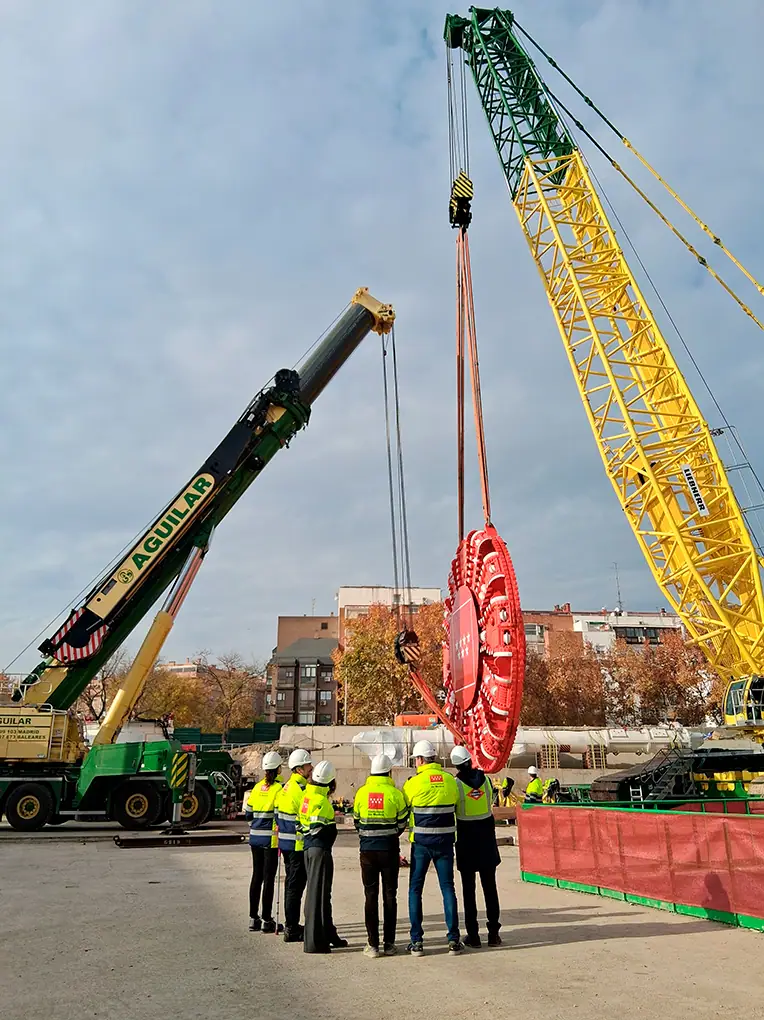

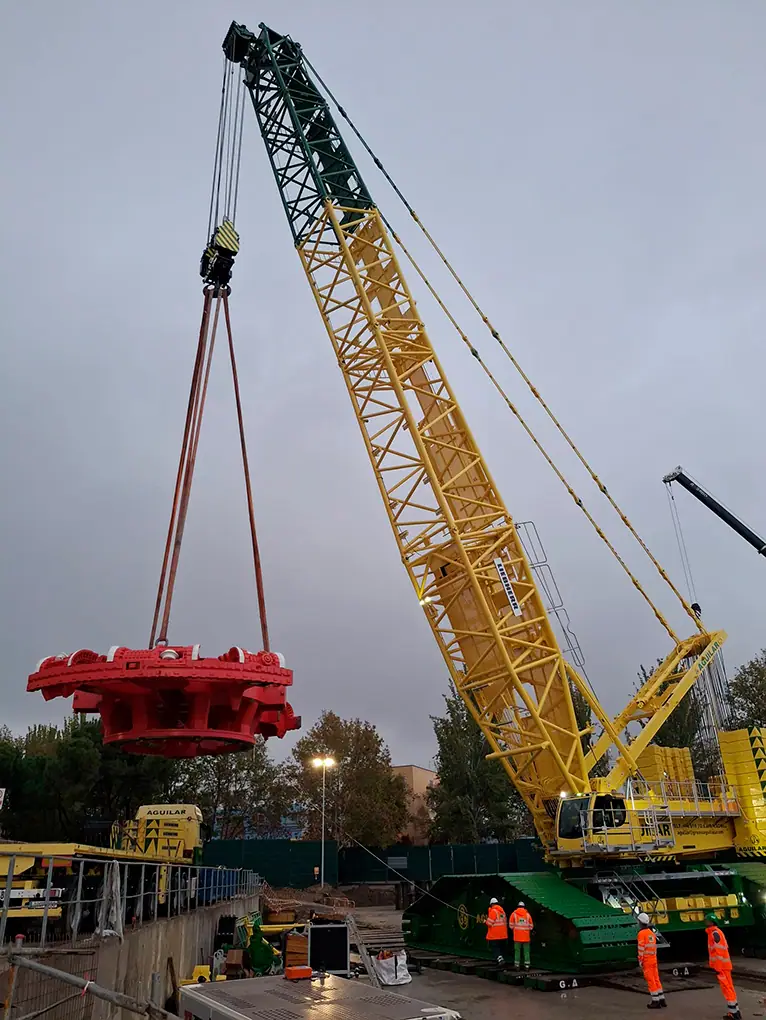

Disco de corte
150 toneladas y 9 metros de diámetro. Su volteo e instalación se hizo en tándem entre la Liebherr LR 1800 y una Liebherr LTM 1750 como grúa auxiliar. Incorpora el logotipo de la Comunidad de Madrid.
Ingeniería de elevación

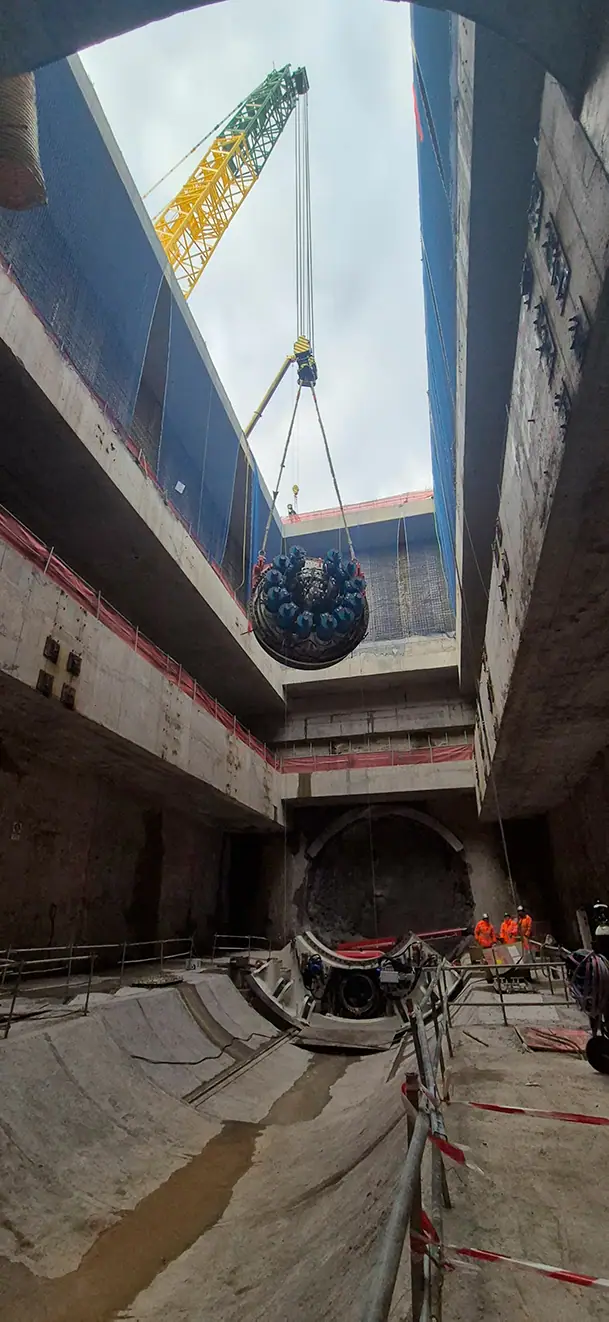

Estudios de cargas, radios de trabajo, configuraciones de grúa y secuencias de montaje. Las limitaciones de espacio en el pozo y la profundidad exigieron soluciones específicas para cada fase.
Equipos utilizados
La flota en obra
Maquinaria propia de Grúas Aguilar, con operadores y equipo técnico especializado.
- Liebherr LR 1800Grúa sobre cadenas · grúa principal, su primer trabajo
- Liebherr LTM 1750Grúa móvil · auxiliar en el volteo del disco de corte
Galería
La maniobra, en imágenes
